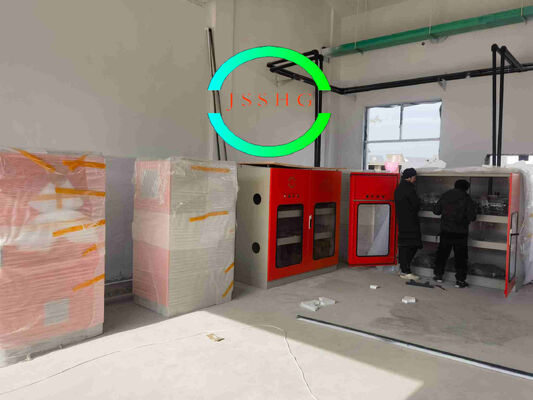

Sistema de gerador automático do hypochlorite de sódio

PROCESSO DA ELETRÓLISE:

A salmoura diluída transferida em Electrolyzer para estar pronto e reagir na câmara.

(Salgue o tipo pilha eletrolítica)

Ânodo: Os íons do cloreto na água esgotam e o cloro obtém evoluído

Cl₂ + do →_do cl 2 e 2

Cátodo: Os íons do hidrogênio e de hidróxilo evoluem. Estes íons de hidróxilo reagem com os átomos do sódio e formam o hidróxido de sódio

2 H₂O+ → 2 de2e OH +↑_de H₂

Este o hidróxido do cloro e de sódio reage para dar o clorito do hipo do sódio.

Assim, a reação total é:

2 → NaClO + NaCl + H₂O do NaOH +_do Cl₂

CONVERSÃO ELÉTRICA DA C.A. À C.C.:

1, fonte de alimentação atual constante de alta frequência da comutação eletrônica. Tamanho: 600 (L)×800 (W)×1600 (H) milímetro;

2, poder avaliado: ≥30KW, Rectificer ated a tensão: 0-60V, corrente ated: 500A, a saída é 485, e o consumo de energia não é menos de 92%.

3, proteção: anticorrosivo, umidade-prova e tratamento da poeira-prova, sobretensão da entrada, undervoltage, fase-ausência, sobretensão da saída, sobrecarga, procurar um caminho mais curto, superaquecimento da máquina inteira, tensão de entrada: AC380V/50Hz (+10%), temperatura de trabalho: (- 20-50) C, taxa do ajuste da carga (<1>

Dispositivo da descarga do hidrogênio e tanque de armazenamento:

1, hidrogênio da descarga a tempo para reduzir perigos de segurança potenciais.

2, descarregam o hidrogênio a tempo para impedir a pilha da eletrólise do aquecimento.

Dosando o sistema

Injete o Hypochlorite de sódio gerado ao ponto da injeção em um determinado caudal.

Fluxograma do processo
