Gerador de hipoclorito de sódio médio

1Princípio.

A água salgada é eletrolítica por corrente contínua através do ânodo e do cátodo para produzir cloro na superfície do ânodo, gerar hidróxido de sódio e hidrogénio na superfície do cátodo,e, em seguida, reagir com o hipoclorito de sódio exigido pelo sistema de produção.

A equação de reação é a seguinte:

2, Consumo e produtos

3Composição do sistema

(1) Módulo de preparação de salmoura:

Preparar água salgada saturada para o gerador:

Os módulos incluem principalmente amaciador de água, tanque de solução de sal, dispensador de sal, sistema de mistura de água salgada de precisão, etc.

(2) Módulo de produção de hipoclorito de sódio:

Preparação de hipoclorito de sódio por eletrólise de salmoura:

O módulo de geração de hipoclorito de sódio inclui principalmente gerador, trocador de calor, retificador, gabinete de controlo, etc.

(3) Módulo de armazenamento de hipoclorito de sódio:

Hidróxido de sódio

O módulo de armazenamento inclui principalmente um tanque de armazenamento de hipoclorito de sódio, um ventilador de escape de hidrogénio, etc.

(4) Módulo de transporte de hipoclorito de sódio:

Enviar o hipoclorito de sódio preparado para o ponto de dosagem

O módulo de transporte inclui principalmente a bomba de transporte de alimentação, válvula de segurança, válvula de pressão contrária, medidor de caudal, etc.

4,Por que escolher a Jiashang Technology

Força do projecto, qualidade da produção, garantia da segurança, desempenho do projecto

4.1Força técnica

4.2Protecção da segurança da concepção do sistema

a. Segurança do armazenamento de matérias-primas

b. Os componentes principais estão equipados com peças sobressalentes para assegurar uma operação segura.

c. Detecção de concentração de hidrogénio em ambientes internos

d. Detecção do caudal de entrada e. Detecção da pressão na entrada de água

f. Detecção do nível do líquido no tubo eletrolítico g. Detecção da temperatura do eléctrodo

h. Detecção de corrente eletrolítica i. Detecção de tensão eletrolítica

j. Detecção da concentração de salmoura k. Os gases de escape fortes diluem o hidrogénio

l. Detecção da pressão do vento m. Dosagem mais precisa e efluentes mais seguros

n. Monitorização do fluxo de dosagem

p. A reserva de hipoclorito de sódio pode ser aumentada de acordo com a situação real.

4.3Estrutura dos eléctrodos de tecnologia patenteada

Placa de eletrodo: eletrodo de placa. Os materiais de base do ânodo e do cátodo do eletrodo são todos feitos de material TA1 de titânio puro.enquanto o ânodo está perdidoA superfície do ânodo do elétrodo gerador da marca jsshg é revestida com óxido de rutênio e de irídio com uma finura de partículas de 20 nm,que é tratado por nanotecnologiaO revestimento é dividido em mais de 18 vezes, e a espessura do revestimento é de 20 microns, o que pode garantir a vida útil estável de longo prazo.

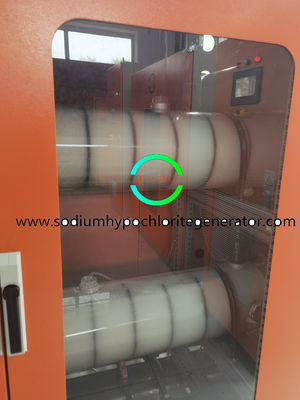

4.4Célula eletrolítica totalmente transparente

O seguinte número:

Quando a salmoura diluída é eletrolítica, o estado eletrolítico é claro de uma olhada.A coisa mais importante a prestar atenção é se a célula eletrolítica está em escala e se o eletrodo funciona em um estado seguroA célula eletrolítica totalmente transparente pode ver visualmente a situação real, de modo a proteger melhor a célula eletrolítica.Proteção contra baixas temperaturas, protecção contra altas temperaturas, protecção contra baixa corrente, protecção contra ultraalta corrente, protecção contra baixa tensão e protecção contra ultraalta tensão.O sistema vai enviar um sinal de alarme e parar de funcionar.

4.5, Fornecimento de energia eletrolítica de poupança de energia

O seguinte número:

O gerador de hipoclorito de sódio utiliza fonte de alimentação eletrônica de comutação de corrente constante de alta frequência como fonte de alimentação eletrolítica.a eficiência de conversão AC / DC atinge mais de 95%, o valor calorífico é muito baixo, o funcionamento é estável e o volume é pequeno,que é mais de 20% superior à eficiência de conversão elétrica de um retificador de silício comum (o gerador de hipoclorito de sódio GB 12176-90 requer uma eficiência de corrente ≥ 72%).
