Gerador de hipoclorito de sódio, Equipamento de eletroquímica, módulo

1,Princípio

A água salgada é eletrolisada por corrente contínua através do ânodo e do cátodo para produzir cloro na superfície do ânodo, gerar hidróxido de sódio e hidrogênio na superfície do cátodo e então reagir com o hipoclorito de sódio exigido pelo sistema de produção.

A equação da reação é a seguinte:













2, Consumo e produtos





3,Composição do sistema

(1),Módulo de preparação de salmoura:

Prepare água salgada saturada para gerador:

Os módulos incluem principalmente amaciante de água, tanque para dissolução de sal, dispensador de sal, sistema de mistura de precisão de água salgada, etc.

(2),Módulo de geração de hipoclorito de sódio:

Preparação de hipoclorito de sódio por eletrólise de salmoura:

O módulo de geração de hipoclorito de sódio inclui principalmente gerador, trocador de calor, retificador, gabinete de controle, etc.

(3),Módulo de armazenamento de hipoclorito de sódio:

Armazene o hipoclorito de sódio preparado

O módulo de armazenamento inclui principalmente tanque de armazenamento de hipoclorito de sódio, exaustor de hidrogênio, etc.

(4),Módulo de transporte de hipoclorito de sódio:

Enviar o hipoclorito de sódio preparado para o ponto de dosagem

O módulo de transporte inclui principalmente bomba de transporte de alimentação, válvula de segurança, válvula de contrapressão, medidor de vazão, etc.













4,Por que escolher a tecnologia Jiashang

Força do projeto, qualidade da produção, garantia de segurança, desempenho do projeto

4.1,Força técnica





4.2,Proteção de segurança do projeto do sistema

um. Segurança no armazenamento de matérias-primas

b. Os componentes principais estão equipados com peças sobressalentes para garantir uma operação segura

c. Detecção de concentração de hidrogênio em ambientes internos

d. Detecção de fluxo de entrada e. Detecção de pressão de entrada de água

f. Detecção de nível de líquido do tubo eletrolítico g. Detecção de temperatura do eletrodo

h. Detecção de corrente eletrolítica i. Detecção de tensão eletrolítica

j. Detecção de concentração de salmoura k. A exaustão forte dilui o hidrogênio

eu. Detecção de pressão do vento m. Dosagem mais precisa e efluentes mais seguros

n. Monitoramento do fluxo de dosagem

pág. A reserva de hipoclorito de sódio pode ser aumentada de acordo com a situação real

4.3,Estrutura de eletrodo de tecnologia patenteada

Placa de eletrodo: eletrodo de placa. Os materiais de base do ânodo e do cátodo do eletrodo são todos feitos de titânio puro TA1. No processo de eletrólise, o cátodo é protegido, enquanto o ânodo se perde, portanto a superfície do ânodo deve ser protegida por revestimento. A superfície do ânodo do eletrodo gerador da marca jsshg é revestida com rutênio e óxido de irídio com finura de partícula de 20 nm, que é tratada por nanotecnologia. O revestimento é dividido em mais de 18 vezes e a espessura do revestimento é de 20 mícrons, o que pode garantir uma vida útil estável a longo prazo.

4.4, célula eletrolítica totalmente transparente

A seguinte figura:

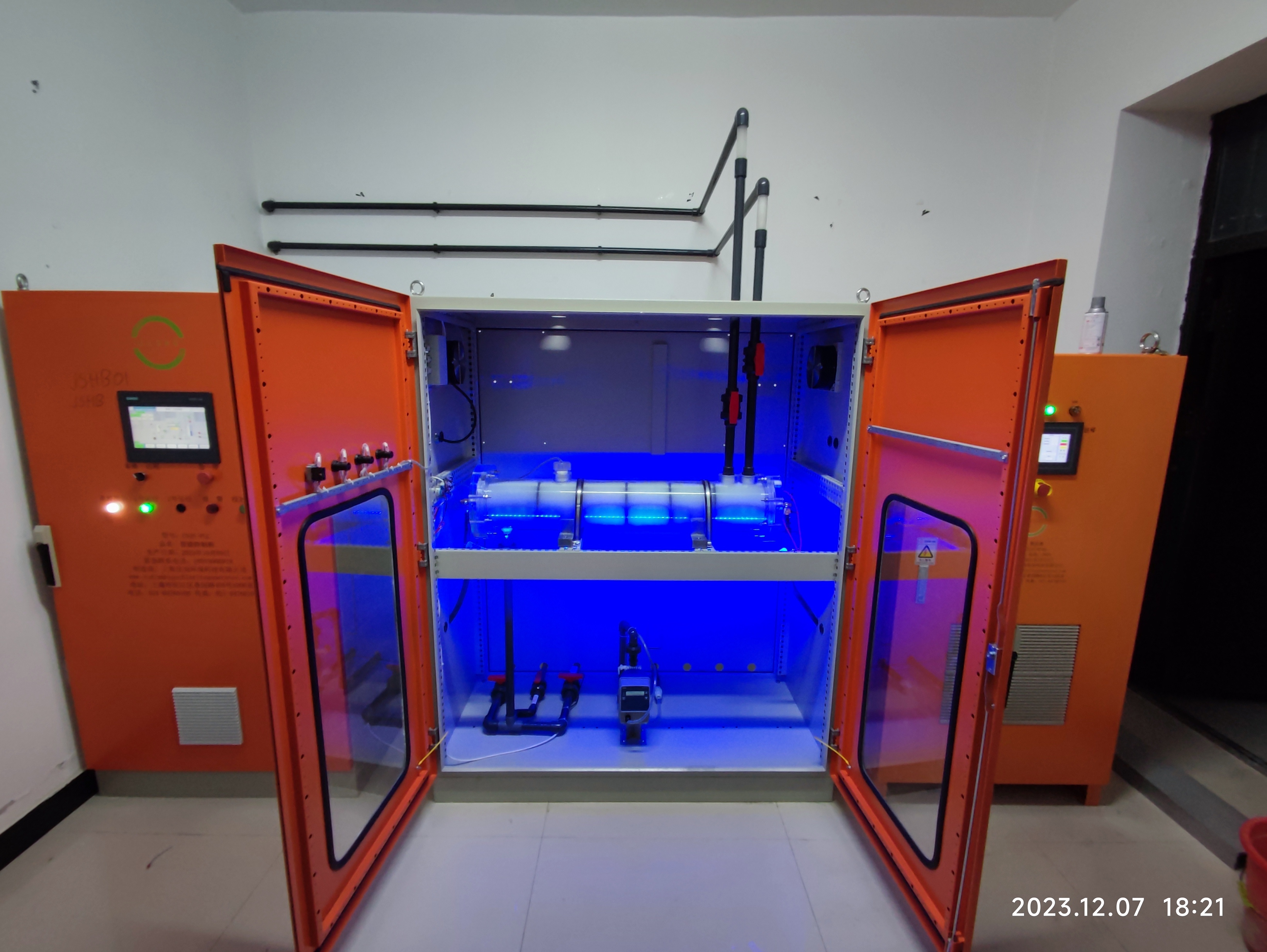

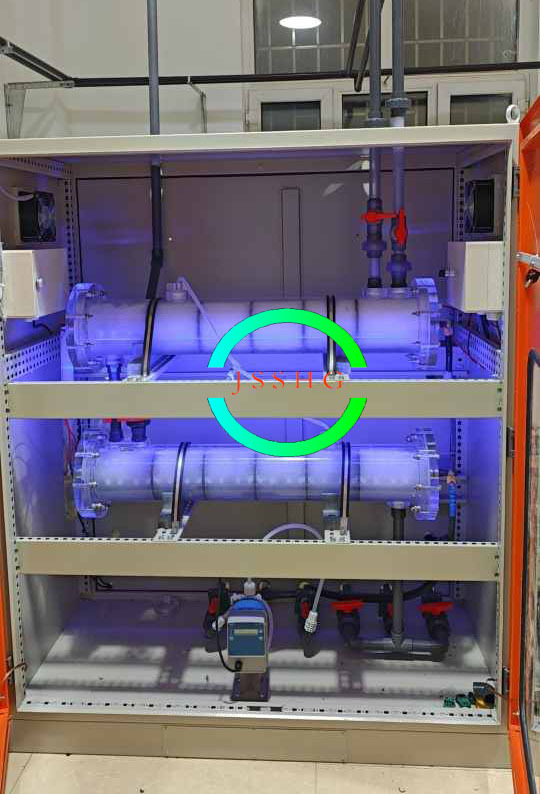

Nosso eletrolisador é o único projeto totalmente transparente na China, incluindo flanges. Quando a salmoura diluída é eletrolisada, o estado eletrolítico fica claro à primeira vista. Para a eletrólise, o mais importante a se prestar atenção é se a célula eletrolítica está incrustada e se o eletrodo funciona em estado seguro. A célula eletrolítica totalmente transparente pode ver visualmente a situação real, de modo a proteger melhor a célula eletrolítica. O eletrolisador é equipado com proteção de nível de líquido, proteção de baixa temperatura, proteção de alta temperatura, proteção de baixa corrente, proteção de corrente ultra-alta, proteção de baixa tensão e proteção de ultra-alta tensão. Quando houver uma anormalidade, o sistema enviará um sinal de alarme e deixará de funcionar.



4.5, fonte de alimentação eletrolítica com economia de energia

A seguinte figura:



O gerador de hipoclorito de sódio usa fonte de alimentação de comutação eletrônica de corrente constante de alta frequência como fonte de alimentação eletrolítica. Devido ao uso da tecnologia de retificação de alta frequência, a eficiência de conversão AC / DC atinge mais de 95%, o valor calorífico é muito baixo, a operação é estável e o volume é pequeno, o que é mais de 20% superior à eficiência de conversão elétrica do retificador de silício comum (gerador de hipoclorito de sódio GB 12176-90 requer eficiência de corrente ≥ 72%).
